各種導(dǎo)致不銹鋼精密鑄件出現(xiàn)尺寸精度問題的因素

發(fā)布時(shí)間：2020-08-26 16:10 人氣：111 來源：admin

下面造成不銹鋼精密鑄件鑄造鑄件尺寸精度缺陷的因素如下：

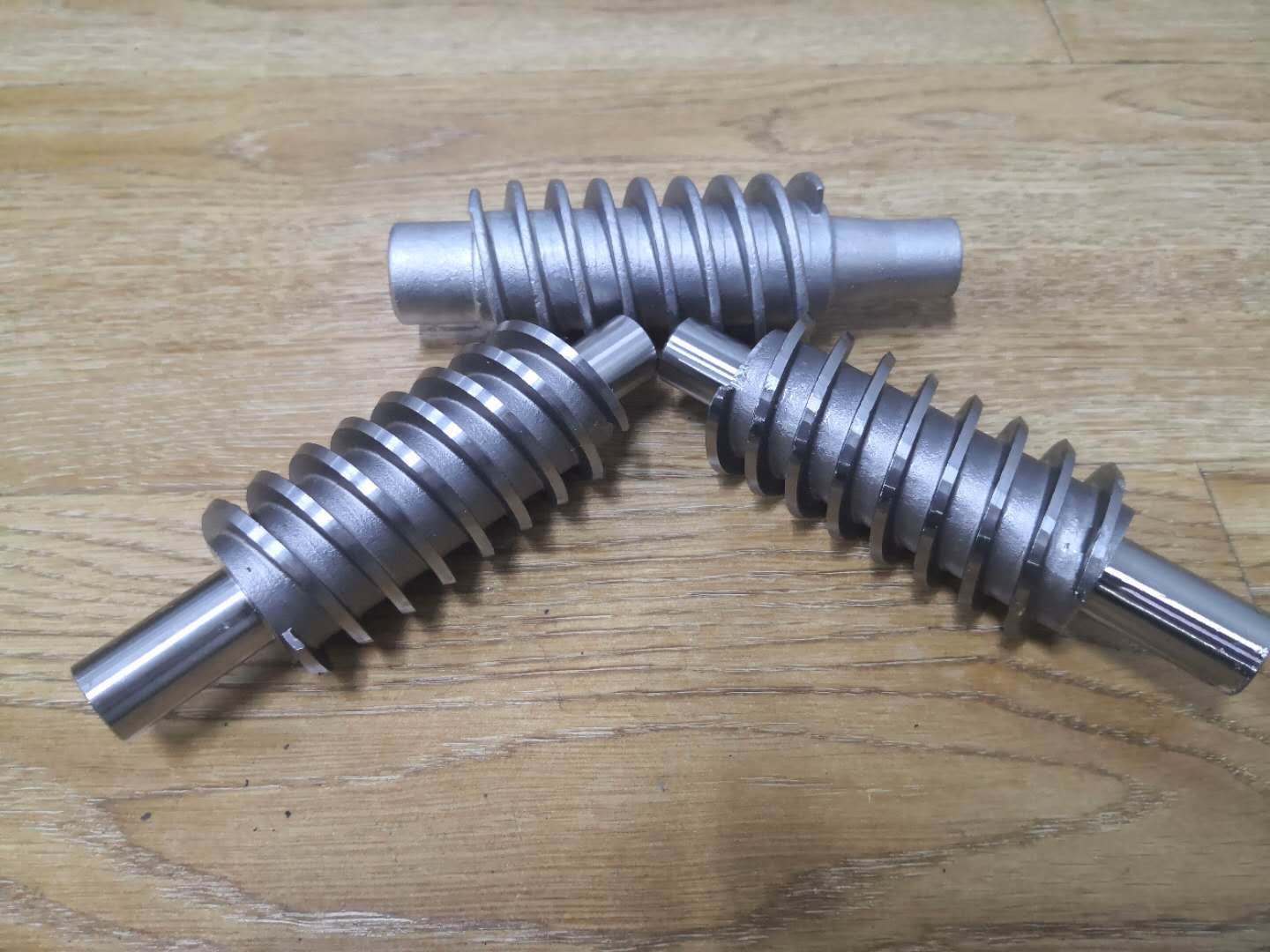

1、鑄件結(jié)構(gòu)的影響
鑄件壁厚，收縮率大，鑄件壁薄，收縮率小
自由收縮率大，阻礙收縮率小

2、鑄件材質(zhì)的影響
材料中含碳量越高，線收縮率越小，含碳量越低，線收縮率越大
常見材質(zhì)的鑄造收縮率如下：鑄造收縮率K=(LM-LJ)/LJ×100%， LM為型腔尺寸，LJ為鑄件尺寸

3、制模對鑄件線收縮率的影響
射蠟溫度、射蠟壓力、保壓時(shí)間對熔模尺寸的影響以射蠟溫度最明顯，其次為射蠟壓力，保壓時(shí)間在保證熔模成型后對熔模最終尺寸的影響很小
蠟(模)料的線收縮率約為0.9-1.1%

熔模存放時(shí)，將進(jìn)一步產(chǎn)生收縮，其收縮值約為總收縮量的10%，但當(dāng)存放12小時(shí)后，熔模尺寸基本穩(wěn)定
蠟?zāi)较蚴湛s率僅為長度方向收縮率的30-40%，射蠟溫度對自由收縮率的影響遠(yuǎn)遠(yuǎn)大于對受阻收縮率的影響(最佳射蠟溫度為57-59℃，溫度越高收縮越大)

4、制殼材料的影響
采用鋯英砂、鋯英粉、上店砂、上店粉，因其膨脹系數(shù)小，僅為4.6×10-6/℃，可以忽略不計(jì)

5、澆鑄溫度的影響
澆注溫度越高，收縮率越大，澆注溫度低，收縮率越小，因此澆注溫度應(yīng)適當(dāng)

6、型殼焙燒的影響
由于型殼的膨脹系數(shù)小，當(dāng)型殼溫度為1150℃時(shí)，僅為0.053%，因此也可以忽略不計(jì)

上一篇：閥門精密鑄件的一些質(zhì)量問題的預(yù)防措施下一篇：硅溶膠精密鑄造對于哪些合金的鑄造有著很好的應(yīng)用

返回列表相關(guān)新聞

各種導(dǎo)致不銹鋼精密鑄件出現(xiàn)尺寸精度問題的因素

大型的碳鋼精密鑄件是如…

精密鑄件廠家在鑄件的回…

合金精密鑄件的生產(chǎn)制作…

不銹鋼精密鑄件的缺陷有…

復(fù)雜不銹鋼精密鑄件的回…

精密鑄造件與精密鍛造件…

熔模精密鑄造如何有效的…

對于碳鋼鑄件無損傷檢測…

約翰斯·霍普金斯大學(xué)：美…

精密機(jī)械加工正在鑄造行…

鑄件的表面出現(xiàn)裂紋有什…

聯(lián)系電話

二維碼
